LED光谱辐射测量系统

iSpecRad-UVIR200-CAL系列光谱辐射测量系统主要应用于各种LED灯管及灯具、LED灯珠、氘灯、氙灯等辐射光源的光谱辐射测量,莱森光学光谱辐射测量系统溯源与NIM(中国计量科学研究院),也可以配置溯源美国NIST光通量标准灯,在250-2500nm光谱相对偏差优于1%,iSpecRad-UVIR200-CAL光谱辐射测量系统根据配置不同需要搭配积分球或余弦辐射探头,积分球出口均匀性稳定性优于0.1%,得益于莱森光学技术研发团队拥有十二年光学应用解决方案经验,我们提供的积分球规格直径从50mm、100mm、150mm、300mm、1000mm、2000mm等不同规格尺寸,余弦辐射探头直径3.9mm、4.5mm、8mm等不同规格尺寸,同时可根据用户的需求定制各种高性能光谱辐射系统,积分球或余弦探头尺寸都可以根据用户需求定制。

产品详情

LED光谱辐射测量系统画板 97 副本.png

画板 5-50.jpg


iSpecRad-HS400-CAL系列光谱辐射测量系统主要应用于各种LED灯管及灯具、LED灯珠、氘灯、氙灯等辐射光源的光谱辐射测量,莱森光学光谱辐射测量系统溯源与NIM(中国计量科学研究院),也可以配置溯源美国NIST光通量标准灯,在250-2500nm光谱相对偏差优于1%,iSpecRad-UVIR-CAL光谱辐射测量系统根据配置不同需要搭配积分球或余弦辐射探头,积分球出口均匀性稳定性优于0.1%,得益于莱森光学技术研发团队拥有十二年光学应用解决方案经验,我们提供的积分球规格直径从50mm、100mm、150mm、300mm、1000mm、2000mm等不同规格尺寸,余弦辐射探头直径3.9mm、4.5mm、8mm等不同规格尺寸,同时可根据用户的需求定制各种高性能光谱辐射系统,积分球或余弦探头尺寸都可以根据用户需求定制。


画板 3-50.jpg

iSpecRad-HS400-CAL系列光谱辐射系统主要由光谱辐射仪主机、积分球或余弦辐射探头、光纤、UV-NIR辐射校准装置(或光通量标准灯)、可编程直流稳压电源、辐射光谱测量专用软件等组成。


余弦辐射探头

画板 7-50.jpg

不同规格应用的积分球

iSpecRad-HS400-CAL光谱辐射测量系统可根据用户应用需求不同可配置积分球或余弦辐射功率探头,一种应用需要测试不同波长光谱辐照值时需要配置光谱仪(光谱仪带积分球或余弦辐射探头标定溯源到NIM),一种应用需要测试指定波长功率值可配置功率探头,功率探头标定溯源于美国NIST。


画板 8-50.jpg

辐射标定标准光源响应曲线

画板 9-50.jpg

辐射标定准确性响应曲线






iSpecRad-UVIR200-CAL光谱辐射测量系统可以根据用户不同的需求提供定制化的需求服务,特别是针对计量科研系统,软件可以定制并且嵌入相关计量标准,更加方便的满足用户现场测量、计量的要求。我们的软件主要实现功能如下:

画板 10-50.jpg



画板 11-50.jpg

画板 6-50.jpg


蓝色方形图片.jpg 实现350-1100nm/250-1100/250-1700绝对光谱辐照度分布测量W/m²/nm

蓝色方形图片.jpg 实现光谱色度参数测量:色度(x,y)(u,v), 色温K,显色指数(CRI),色纯度、色容差(SDCM)、LED主波长,峰值波长、FWHM、

蓝色方形图片.jpg 实现UV-NIR辐射度参数测量:辐照度测量(W/m²)、紫外危害加权辐照度(W/m²),积分辐照度UV-A/UV-B/UV-C(W/m²)、指定波长单一辐照254nm/340nm/365nm等(W/m²)

蓝色方形图片.jpg 实现可见波段光度学参数测量光照度(LUX)、光通量(Lum)

蓝色方形图片.jpg 实现各种UV光源的有效紫外辐射系数(mW/klm)、灯管老化指数评价

蓝色方形图片.jpg 实现Eeff辐射测量(mw/m²/klm @250-780nm)、ECEkuv、ECE Kred

蓝色方形图片.jpg 实现CIE1931或1976光度、色度相关参数测试

蓝色方形图片.jpg 软件可以按用户要求嵌入相关标准大标题-25.jpg


光谱仪辐射主机采用高灵敏度面阵CCD光谱辐射仪(可选科研级三级热电致冷面阵CCD)具有最佳的灵敏度和分辨率、光稳定性。

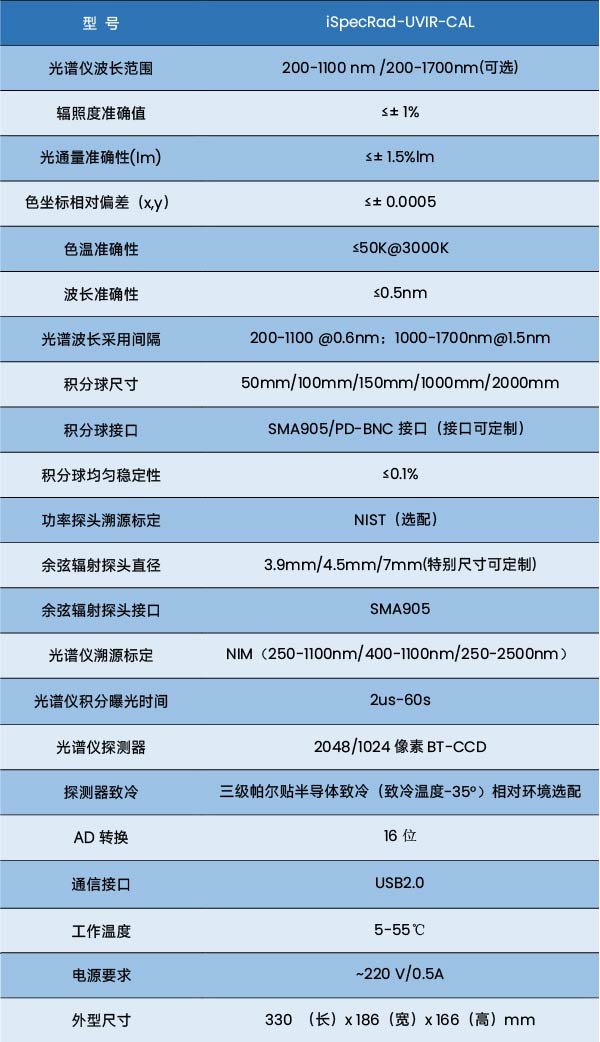

主要技术参数如下:

蓝色方形图片.jpg 光谱范围:200-1100nm/200-1700nm

蓝色方形图片.jpg 探测器:背照式面阵CCD

蓝色方形图片.jpg 探测器致冷:三级帕尔贴半导体致冷(可制冷致绝对温度0℃)可选

蓝色方形图片.jpg NA=0.17

蓝色方形图片.jpg 信噪比:1200:1

蓝色方形图片.jpg Dark current(暗电流):128(电子/扫描)

蓝色方形图片.jpg 接口:USB3.0

蓝色方形图片.jpg 积分时间:30us-60s


画板 12-50.jpg



蓝色方形图片.jpg直径0.5米、1米、2米、2.5米,针对国际通用标准IES-LM-79、IES-LM-80设计

蓝色方形图片.jpg 积分球内涂层具有高漫反射率(反射率>96%),有效波段范围:300~1600nm

蓝色方形图片.jpg 整体结构拥有很强的机械强度,耐震性强

蓝色方形图片.jpg 安装有电机,积分球为电动开启方式

蓝色方形图片.jpg 中心灯杆可用球内十字激光定位高度,可选配电动灯杆

蓝色方形图片.jpg 球内标配灯座:E40,E27,GU10(垂直,base-up),G13/G5  T5/T8(水平)底部配置红外线光幕防夹装置,误操作关门时,可有效保护测试人员安全

蓝色方形图片.jpg 灯杆上配置载台,并提供带辅助灯、标准灯夹具

蓝色方形图片.jpg 带辅助灯机挡板,自吸收标定补偿用

备注:针对LED灯珠测量积分球,选用莱森光学iSphere-A/B系列小尺寸积分球




画板 13-50.jpg


采用直流可编程稳压电源,单通道可编程直流电源,可以提供范围非常宽的电压输出,满足元件、电路、模块以及完整器件的测试与特性分析需求,适合研究实验室、设计与开发以及生产测试。输出电压范围是20V~72V,输出功率包括86W、96W、100W及150W。此外,这些电源还可以用作恒流源或恒压源,改电源集出众的性能、多功能和易用性于一体,使得用户尽可能快地获得高质量测试数据。


主要技术参数如下:

蓝色方形图片.jpg 功率范围:86W~150W

蓝色方形图片.jpg 电压输出:20V~72V

蓝色方形图片.jpg 基本电压输出准确度:0.03%

蓝色方形图片.jpg 基本电流输出准确度:0.05%

蓝色方形图片.jpg 电压测量分辨率:1mV

蓝色方形图片.jpg 电流测量分辨率:0.1mA

蓝色方形图片.jpg 程控检测,确保为负载施加预置电压双线显示屏显示预置值和实际输出,连续指示传至

蓝色方形图片.jpg 负载的功率状态高达80个输出步骤的可重复测试序列,便于创建内建清单模式标准GPIB与USB接口,便于自动控制


画板 14-50.jpg


采用总光谱通量及光通量标准灯性能稳定、可重复性高(可选),每个标准灯都在莱森光学专业的光学校准实验室内严格的筛选、老化和校准,保证其极佳精确度,可以遵循NIM/NIST国家实验室及灯具测量行业的建议成套购买标准灯,每套含3个筛选、老化和校准后标准灯。3个标准灯的轮流使用有助于延长其使用寿命,同时便于用户使用一段时间后对标准灯再校准,校准结果符合NIM/NIST溯源标准。



iSpecRad-UVIR200-CALL紫外可见近红外光谱辐射测量仪为了保证测量数据准确性,需要一套光谱辐射标准装置对光谱进行辐射校准,该标准装置由标准溯源光源、高精度电流表、高精度数字万用表、光学校准专用治具、光学平台、光谱辐射校准专用软件等组成。光谱标准灯溯源于NIM,稳定性0.5%,提供NIM校准计量证书。


画板 15-50.jpg


主要配置如下:

蓝色方形图片.jpg 200-400nm专用辐射校准灯,溯源到NIM带证书;进口高稳定长寿命光源;带专用校准治具,辐照度稳定性:0.5%

蓝色方形图片.jpg 380-2500nm专用高稳定长寿面辐射校准灯,溯源NIM带证书,进口高稳定长寿命光源,带专用校准治具,辐照度稳定性:0.5%

蓝色方形图片.jpg 辐射校准高精度恒流电流源、高精度数字万用表  稳定性一套

蓝色方形图片.jpg 辐射校准专用导轨、专用治具、光阑、标准电阻、光学暗室等

蓝色方形图片.jpg 辐射校准定标专用软件
