1.透反射
透射/反射光谱是材料本身的一项重要光学特性，在现今工业蓬勃发展的背景下，对材料本身特性的质量控制越来越严格，从而利用光谱仪进行快速准确的反射光谱/透射光谱的测量技术也开始日渐成熟。
1.1原理知识
在透过率测量时，象素n上的透过率是用当前样品、参考和背景数据按下面方程计算出来的：
式中T-----------透过率
Sample-----------样品透过强度值
Ref------------参考样片透过强度
Dark-----------背景数据
透过率的百分比在数学上与反射率是一样的，所以同样可以用于反射实验，反射测试中ref为参考板反射强度（如果需要测量绝对反射率值，需要在式中乘以系数C，C为参考反射板在每个波长的绝对反射率值）。
2.1应用背景
透射/反射光谱仪系统具有测量快速，准确，方便集成等优点，目前已经广泛应用到实验室检测、产品在线测试等应用。目前的主要应用在：
高分子材料反射/透射测试
建筑玻璃 反射/透射测试
在线 反射/透射测试
光伏压花玻璃 透射测试
干涉滤光片 透射测试
薄膜样品 反射/透射测试
各种晶体、塑料、纺织品等反射测试
平板、LCD、背光板、手机/平板油墨孔等透射测量l
3.透射/反射测量及常用配置
3.1透射测量
莱森光学的透过率光谱系统进行透过率测量时，一般采用积分球测量方式。积分球具有非常好的空间反射特性，透射光经过多次反射后会变得非常均匀，测结果稳定，重复性好，同时积分球良好的光学特性，使在测试不同性质的样品时都可以得到准确的测量结果。（此光路也可用于吸光度测试）
图3-1 透过率光路示意图
这种光路多用于实验室内或工业在线测试；这种光路配置不需要接触样品表面，搭建方便，对样品形状没有严格要求，测试方便快速，搭配定制光学附件可应用于高温的产线环境，既适用于在线测试，也适用于实验室测量；对于有些特殊测量，如以不同入射角照射样品，测量材料透射比的变化情况，或者当测试样品具有不同的表面特性时，如光伏压花玻璃、平板油墨孔、OLED等光学玻璃可以定制专用角度光学镜头及附件以不同角度用到积分球的方式进行测试。
3.2反射测量
图3-2 反射率光路示意图
使用莱森光学的iSpec-TMS100-IND光谱系统反射率测量，一般采用反射积分球测量光路，反射积分球内表面是完美的漫射体，具有非常均匀的空间反射特性，反射光在内表面经过多次反射后变得十分均匀，而且光强随之衰减；具有测量稳定，重复性好，结果准确等优点。
4.实验
4.1实验目的
测试天马微电子手机镜头的透过率。（反射率光谱范围350-1100nm）。
4.2实验仪器列表
仪器/设备名称 | 型号&序列号 | 配置明细 |
光源 | 高功率卤素灯 | 光谱范围350-2500nm，带TTL-Shutter,SMA光纤接口输出 |
光谱仪 | iSpecRad-UV200 | 光谱范围200-1100nm,SMA接口 |
光纤 | IFB-IR600—0.5-GS IFB-UVIR600-0.5-GS | 光谱范围350-2500nm,NA:0.22,纤芯直径：600微米 |
积分球 | iSphere-C1-R | |
样品 | 手机镜头 |
4.3实验内容
按图3-1示意图搭建光路，在外部环境、光路不变的条件下，更换测试样品以，测试不同样品光谱范围在350-1000nm的透过率，实际搭建光路如图4-1所示。

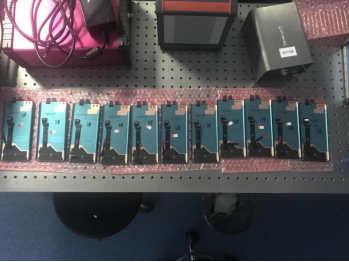

图4-1 300反射率测试实验实际光路图
4.4实验结果
不同波长下样品透过率
波长（nm） | 样品1 | 样品2 | 样品3 | 样品5 | 样品6 | 样品7 | 样品8 | 样品9 | 样品10 | 样品11 |
σ400 | 0.1 | 0.2 | 0.1 | 0.2 | 0.2 | 0.2 | 0.2 | 0.1 | 0.2 | 0.2 |
σ450 | 1 | 1 | 1 | 1 | 1.1 | 1 | 1 | 1 | 1.1 | 1 |
σ500 | 2.1 | 2.1 | 2.1 | 2.1 | 2.2 | 2 | 2 | 2.1 | 2.2 | 1.9 |
σ550 | 2.8 | 3.1 | 3.1 | 3 | 2.9 | 3.1 | 3.2 | 3.3 | 2.8 | 3.1 |
σ600 | 2.9 | 2.7 | 3.2 | 2.6 | 3 | 2.9 | 3.1 | 2.7 | 2.7 | 2.5 |
σ650 | 3.7 | 3.6 | 3.3 | 3.6 | 4 | 3.7 | 3.7 | 3.5 | 3.9 | 3.3 |
σ700 | 3.1 | 3.3 | 3.5 | 3.3 | 3.5 | 3.8 | 3.9 | 3.4 | 3.3 | 3.5 |
σ750 | 3.6 | 3.7 | 3.7 | 3.7 | 4 | 3.8 | 3.8 | 3.4 | 3.9 | 3.4 |
σ800 | 4.3 | 3.9 | 3.4 | 3.3 | 3.8 | 3.9 | 4 | 3.7 | 3.9 | 3.6 |
σ850 | 4.8 | 4 | 3.8 | 5.3 | 4.8 | 5.2 | 6.1 | 5.3 | 5.6 | 4.3 |
σ900 | 5.7 | 6 | 4.5 | 4.8 | 4.5 | 4.4 | 4.3 | 5.2 | 4.4 | 5.6 |
σ940 | 5.2 | 5.4 | 4.2 | 4.3 | 4.6 | 3.5 | 3.7 | 4.1 | 4.1 | 4.8 |
σ950 | 4.3 | 3.7 | 4.6 | 3.8 | 5.2 | 4.8 | 4.6 | 3.9 | 4.8 | 3.2 |
